07/31 Shader 기초 - 기초 개념, Shader Graph

Shader: 표면을 그리는 규칙(프로그램). Material의 뿌리.

Lit: 조명과 그림자의 영향을 받아 물체를 입체적이고 현실적으로 표현하는 셰이더입니다.
Unlit: 조명의 영향을 받지 않고 텍스처나 색상을 그대로 표현하는 셰이더입니다.
파이프라인 불일치: 셰이더가 현재 렌더 파이프라인(Built-in, URP, HDRP)과 호환되지 않아 재질이 분홍색으로 표시되거나 정상 출력되지 않는 현상입니다.

Shader Graph :Node 연결 방식을 이용하여, 코드 없이도 쉽게 쉐이더를 다룰 수 있도록 한다.

Shader Graph와 Material의 프로퍼티 수정 차이

Shader Graph와 Material에서는 같은 프로퍼티를 수정할 수 있지만, 수정 대상과 적용 범위가 다르다.

Shader Graph의 Blackboard에서 프로퍼티를 수정하는 것은 셰이더가 사용할 값의 종류와 기본 구조를 설계하는 것이다. 프로퍼티의 이름, 자료형, 기본값, 범위, 외부 노출 여부 등을 설정하며, 해당 프로퍼티가 그래프 안에서 어떤 계산에 사용되는지도 결정한다. Blackboard에서 Exposed가 활성화된 프로퍼티는 Material의 Inspector에 표시된다.

반면 Material에서 프로퍼티를 수정하는 것은 Shader Graph가 만들어 놓은 구조를 변경하지 않고, 특정 머티리얼에 저장된 실제 값만 변경하는 것이다. Material에서 변경한 색상, 텍스처, 속도 등의 값은 해당 Material Asset에 저장되므로, 같은 Shader Graph를 사용하는 머티리얼이라도 서로 다른 모습을 가질 수 있다.

예시

물 셰이더를 만든다고 가정하면 Shader Graph에서는 Water Color, Wave Speed, Wave Strength 프로퍼티를 만들고, 각각을 색상 계산이나 정점 이동 노드에 연결한다.

그다음 같은 Shader Graph를 사용하는 여러 Material을 만든 뒤 다음과 같이 값을 다르게 설정할 수 있다.

• 바다 Material: 진한 파란색, 빠른 파도
• 호수 Material: 연한 파란색, 느린 파도
• 독성 액체 Material: 초록색, 강한 발광

이 경우 세 Material은 동일한 Shader Graph의 계산 구조를 공유하지만, 각 Material에 저장된 프로퍼티 값이 달라 서로 다른 모습으로 출력된다.

핵심 정리:
Shader Graph는 효과의 작동 원리와 조절 가능한 항목을 만드는 곳이고, Material은 만들어진 항목의 실제 값을 오브젝트별로 설정하는 곳이다.

Shader Graph 알아보기

Vertex, Fragment, Node 비교

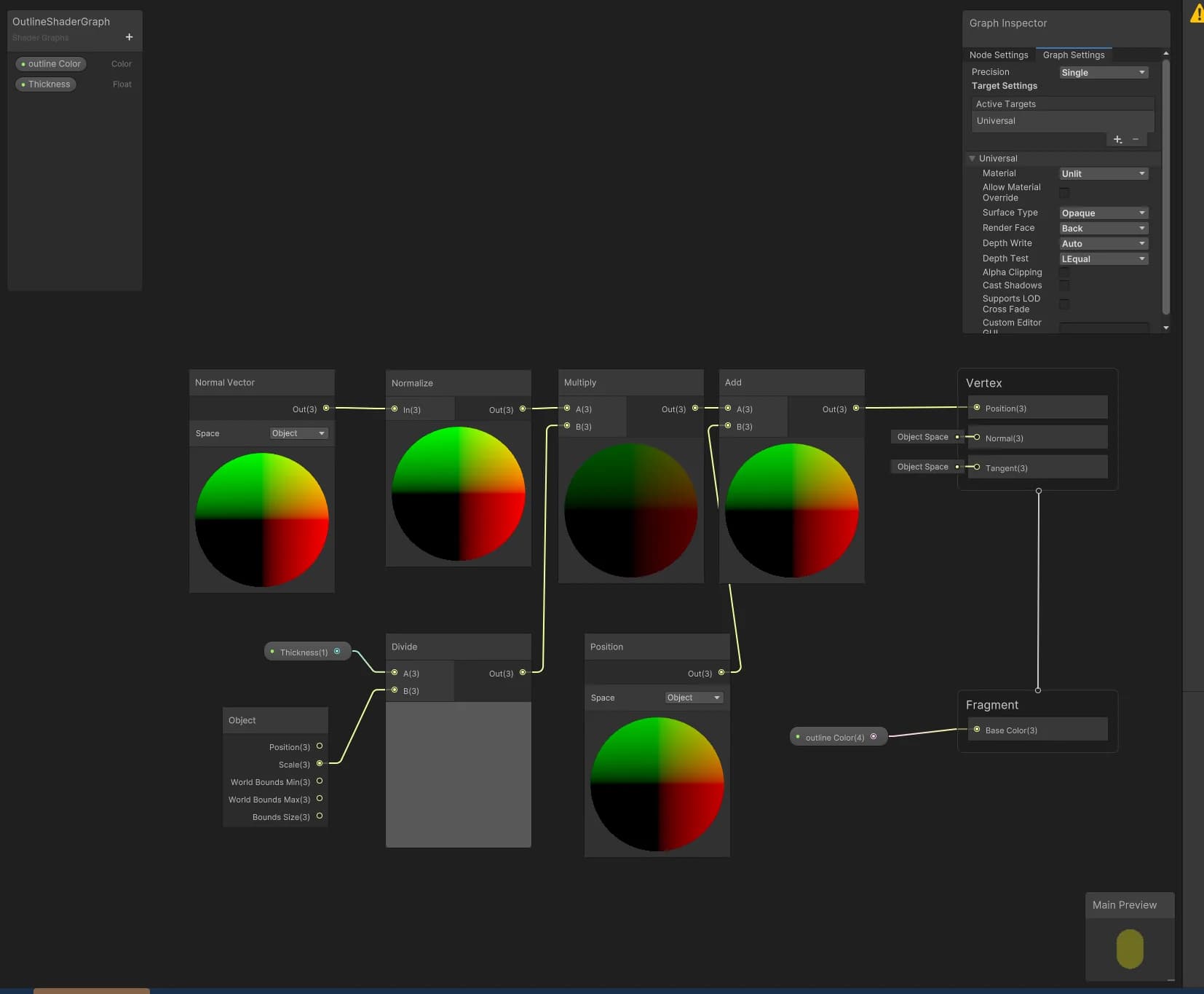

노드와 연결 예시

Shader Graph 주요 노드

기본 연결 예시

텍스처 표시

Texture 2D → Sample Texture 2D → Base Color

텍스처 색상 변경

Sample Texture 2D + Color → Multiply → Base Color

움직이는 텍스처

Time → Multiply → Tiling And OffsetUV → Tiling And Offset → Sample Texture 2D → Base Color

핵심 정리: 값을 만드는 노드에서 시작해 계산 노드로 가공한 뒤, 결과를 Base Color, Position, Emission, Alpha 등에 연결한다.
